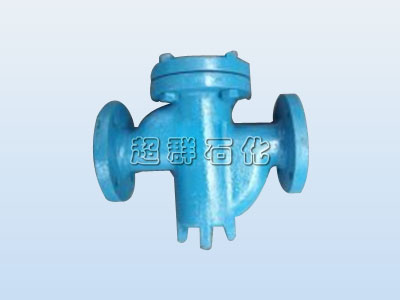

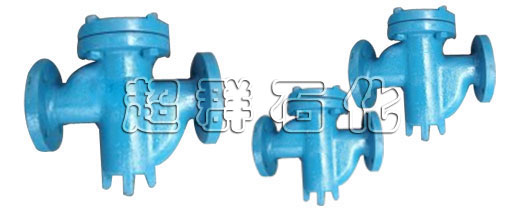

U型管道過濾器用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門、蔬水器等設備。壓力損失小,流通面積大，抗污性強，排污方便，排污方便。
主要性能規范
| 公稱壓力PN(MPa) | 工作溫度℃ | 濾網目數 | 適用介質 |
| 1.6 | 350 | 20～150 | 蒸汽、空氣、水、油、 |
| 2.5 | 350 |
主要零部件材料表:
| 零件名稱 | 材料 |
| 閥體 | 碳鋼、不銹鋼 |
| 濾網蓋 | 碳鋼、不銹鋼 |
| 濾芯網 | 不銹鋼 |
| 墊片 | 柔性石墨 |
連接尺寸:
| 連接方式 | 公稱通徑DN | 外形尺寸 mm | ||
| D | D1 | H | ||
| 法蘭 | 15 | 270 | 90 | 145 |
| 20 | 270 | 90 | 145 | |
| 25 | 270 | 90 | 145 | |
| 32 | 320 | 125 | 175 | |
| 40 | 320 | 125 | 175 | |
| 50 | 320 | 125 | 175 | |
| 65 | 430 | 140 | 220 | |
| 80 | 430 | 140 | 220 | |
| 100 | 430 | 140 | 220 | |
| 125 | 460 | 160 | 235 | |
| 150 | 460 | 170 | 235 | |
| 200 | 460 | 190 | 235 | |
一、①U型管道過濾器產品名稱 ②U型管道過濾器型號 ③U型管道過濾器規格口徑 ④U型管道過濾器公稱壓力 ⑤U型管道過濾器閥體材質 ⑥U型管道過濾器連接方式 ⑦U型管道過濾器傳動方式 ⑧U型管道過濾器工作溫度 ⑨U型管道過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的型號，請按產品型號直接向銷售部訂購。
三、當使用的場所非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數
當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的威爾頓閥門專家為您審核把關。
